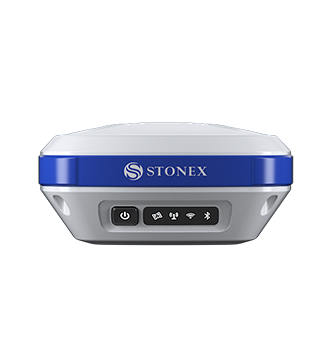

- 思拓力S3Ⅱ RTK测量系统
详细信息
品牌:STONEX思拓力 型号:思拓力S3Ⅱ 材质:工业三防 产地:中国 GPS定位精度:厘米 外形方式:146×146×74 mm 防水功能:ip67 无线类型:内置天线
1、支持北斗、GPS、GLONASS和Galileo卫星系统;对L5、B3、E6、QZSS全面支持。
2、 封闭内置智能锂电池,容量高达6800mAh,连续作业时间突破10小时。
3、高度集成的一体化设计,整机免维护,使产品工艺与应用效率大幅提升。
4、内置L- BAND功能,带来星站差分和星链续航两大逆天本领(申请开通)。星站差分,在没有地面已知点、没有地面信号源的极限作业环境下,单站仍可以依靠卫星通讯获得厘米级精度。星链续航,在电台网络数据突然断开的情况下,仍然可以维持40分钟厘米级精度继续作业。
5、全新的工业设计,防尘、防水、防震性能更加优秀,具备更强的环境适应能力。
6、支持倾斜测量,只需在空中摇动对中杆,软件即可自动完成坐标校正,得到地面坐标,不受磁场影响。
7、对设备进行远程管理、服务与支持;共享转换参数和测量数据,可回传验证;支持在线查看测点测站分布与轨迹记录;经授权提供固件升级、系统注册等服务。
品质与技术 全面革新
思拓力RTK产品符合全球技术标准,瑞士SGS体系,获得国内外30多项权威认证,DOA≤3%是其跻身国际一流品质之列的重要象征和硬性的品质承诺。S3 Ⅱ 在原有优势基础上,技术应用与技术指标全面提升至业内*高标准。同时S3 Ⅱ 从内到外革新了以往RTK的工业设计,是对所有RTK的改变。
1、 史无前例的组合天线,将GNSS天线、蓝牙模块、WiFi通讯模块高度集成,大大简化了设计,降低了维护。
2、全球首创铝合金中框的太空舱设计,将天线、电台、板卡、主板、电池分隔为五个独立的空间,让所有射频、微波形成各自独立的回路,完美解决了内部串扰,确保接收机的*优数据精度与性能。
3、应用迄今*高555通道的解算主板,不论是跟踪星系、搜星速度、初始化时间,技术指标都遥遥领先。
4、 采用嵌入式 linux 操作系统,开放式编程接口,支持二次开发;支持云服务:内外业同步作业,地图轨迹实时显示,数据备份,参数共享,远程调试,电子围栏。
5、全封闭内置电池设计,智能锂电容量高达6800mAh,作业10小时,用户再不用为电池维护而烦恼。
6、功能按键及指示灯界面摒弃贴片工艺,采用全新工程塑料材质,耐磨、耐腐蚀,触感真实,反馈清晰。
7、 气压平衡装置一体化设计打破惯例,不用再担心随着使用时间的增加出现老化问题,同时,这样的设计方式也保证了平衡装置不容易被损坏。
8、 内置外置全功能、全兼容双电台,信道检测及灵敏度进一步提升,内置电台作业距离长达5公里。
9、 密封圈拐角具备防磕碰设计,经得起各种外业环境的折腾。
手簿与软件 效率倍增
上百处优化,与Windows Mobile版兼容,支持在线、离线与SHP地图显示。新增物探放样、边坡施工、断链、超高加宽、电力勘测、场地高程控制等功能。提供第三方软件数据接口,可以协同作业。
1、手簿数据传输接口为终端集成通用标准miniUSB接口,具备USB-OTG功能,能直接读取外部USB设备,如直接识别U盘,可直接兼容电脑或其他外部设备,实现通过USB随时输出记录数据。
2、可直接输入大地椭球和投影转换参数。
3、数据记录软件,终端软件可直接将保存数据导出为Shp图形、Dxf图形、Excel表格等多种成果文件格式,实现与PC端信息管理平台的无缝兼容,内嵌图形处理引擎,支持海量底图数据的加载,包括Shp、Dxf等矢量数据和Jpg、Tif、Img等栅格影像,1G栅格影像图处理时间3分钟并无损压缩至40M以内,同时具备图层顺序、可见性、要素风格等丰富的图层显示管理功能。
产品型号S3Ⅱ 全功能RTK卫星系统GPS/GLONASS/BDS/Galileo跟踪特性通道数555GPSL1 C/A, L1C,L1E, L2C, L2P, L5GLONASSL1 C/A, L2C, L2P, L3, L5 ,L1P,L2C/ABDSB1, B2, B3GALILEOE1, E5 AltBOC, E5a, E5b,E6GIOVE-AL1 BOC, E5A, E5B, E5AltBOC1GIOVE-BL1 CBOC, E5A, E5B, E5AltBOC1辅助定位IRNSS L5,MSAS,ENGOS
SBAS L1, L5
QZSS L1 C/A, L1C, L2C, L5, L6"L-band支持星链续航:在电台网络数据突然断开的情况下,仍然可以维持 40 分钟厘米级精度继续作业支持星站差分:在没有地面已知点、没有地面信号源的极限作业环境,单站仍可以依靠卫星通讯获得厘米级精度性能指标静态测量平面精度±(2.5mm+0.5ppm)RMS静态测量高程精度±(5mm+0.5ppm)RMSRTK测量平面精度±(8mm+1ppm)RMSRTK测量高程精度±(15mm+1ppm)RMS码差分0.25MSBAS定位(典型)平面精度 <0.6m 3DRMS
高程精度 <1.2m 3DRMS倾斜测量只需在空中摇动对中杆,软件即可自动完成坐标校正,得到地面坐标,不受磁场影响初始化时间<10s初始化可靠性>99.99%更新速率标配5Hz, *高50Hz内存及数据内置存储板载8G内存,使用全星系双频数据记录可达1080小时(1秒间隔,平均24颗卫星)差分输出RTCM 2.1/2.3/3.0/3.2 MSM, CMR, CMR+无线通讯蓝牙内置,V2.0 Class2 / V4.1 LEWiFi手簿与主机 WI-FI 宽带通信,只需设置一次,下次自动连接(802.11b/g)
通讯协议TrimTalk / TrimMark 3
SOUTH
PCC EOT
Geotalk
无需更换模块就可以兼容其他厂家各个频段的电台UHF电台内置收发一体:0.5W/1W(可调)
外置发射:5W/35W(可调),主机可使用蓝牙连接大电台使用
工作频率:410-470MHzGNSS天线特性一体化集成内置天线,零相位中心差环境指标工作温度- 40℃ 到+ 65℃存储温度- 50℃ 到+ 85℃防水防尘IP67跌落抗 2 米随杆跌落(混凝土硬地)防水水下 1 米浸泡( 30 分钟)湿度抗 100% 冷凝物理及电源特性
使用时间15小时(静态),12小时(移动站)尺寸146mm×146×74mm重 量1.2kg电池容量内置不可更换电池 7.2V 6800mAh,连续作业12小时按 键1个 ,4个高清LED指示灯产品型号P9A安卓工业手簿硬件规格尺寸长192.0mm 宽93.5mm 厚43.0mm重量483克处理器高通骁龙210,4核1.1GHzRAM1GB高速DDR3内存内存8GB板载存储(可定制32G),支持TF卡扩展(*大128G)屏幕3.7英寸Blanview TFT半透半反屏,
480*640 VGA 分辨率电池7.2V,3400mAh 锂电池,智能电池,脱离手簿可以指示灯查看电池电量;单块电池典型工作24小时接键物理数字,字母键盘传感器电子罗盘使用环境防护等级IP67温 度操作温度-40℃到+65℃,
存储温度-50℃到+85℃湿 度5%-95%RH非冷凝跌 落1.5米跌落(混凝土硬地)数据通讯Wi-Fi802.11b/g/n 无线WLAN蓝牙蓝牙2.1/蓝牙4.1 LE双模(支持EDR)移动网络2G: GSM/GPRS/EDGE/CDMA95
3G: TD-SCDMA/WCDMA/EVDO
4G: TDD-LTE/FDD-LTE
移动、电信、联通全网通实时改正RTCM2x,3.0,3.1,3.2,CMR,
CMR+和RTCA输入操 作 系 统Android 5.1 -
